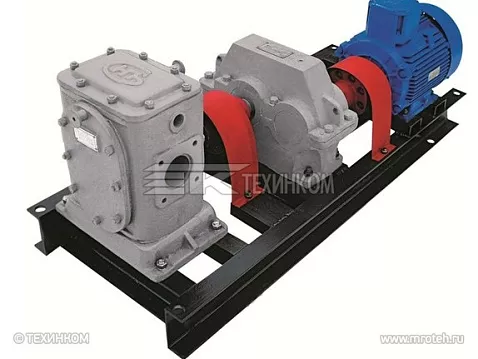

Агрегат битумный ДС-125 предназначен для перекачивания органических вяжущих продуктов (различные битумы, битумные эмульсии, масла, дегти, гудроны и др.) вязкостью до 3500 мм2/с и рабочей температурой не более 200°C. Агрегат насосный битумный ДС-125 представляет собой сварную рамную конструкцию с установленными на ней насосом ДС-125, редуктором цилиндрическим одноступенчатым и электродвигателем, соединенных между собой при помощи муфт. На сварной раме предусмотрены отверстия для крепления битумного агрегата на фундаменте. Обогрев насосов осуществляется пропусканием разогретого теплоносителя через межстенное пространство корпуса, для чего в конструкции корпуса насоса предусмотрено два патрубка: для впуска и выпуска теплоносителя. В качестве теплоносителя используются: пар или масло. По заказу возможна комплектация агрегата битумного ДС-125 двигателем во взрывозащищенном исполнении.
|
Тип насоса |
Шестеренный |
|
Материал корпуса и шестерен Мощность эл/двигателя, кВт |
Чугун 11 |
|
Подача, л/мин, не менее |
250-500 |
|
Номинальная частота вращения,об/мин |
224 |
|
Максимальное рабочее давление, МПа(кгс/см2) |
0.63 (6,3) |
|
Максимальная допустимая вязкость перекачиваемогопродукта, см2/с |
3,5 |
|
Допустимая частота вращения, об/мин |
415 |
|
Диаметр условного прохода на всасывании |
80 |
|
Максимально допустимое давление пара, жидкостного теплоносителя при обогреве, МПа (кгс/см2) |
0.8 (8) |
|
Температура теплоносителя, ºС |
180 |
|
Максимальная высота всасывания, м |
1 |
|
Габаритные размеры: длина х ширина х высота |
1500х470х520 |
|
Масса, кг |
310 |
