Навесное оборудование для МКСМ - Буровое оборудование погрузчика МКСМ

Предназначено для бурения скважин диаметром 200, 300 и 400 мм. (в зависимости от диаметра применяемого на буре шнека) в немерзлых грунтах 1-4 категории (глина, растительная земля, торф, сырой песок, мелкий гравий).
Буровое оборудование применяется в т.ч. при проведении работ по посадке кустов и небольших деревьев, по установке столбов, стоек заборов, при бурении отверстий под опоры других конструкций.
Буровое оборудование состоит из навески бура и комплекта сменных буров разного диаметра. Навеска бура представляет собой раму, на которой шарнирно установлена качающая штанга с закрепленным на ней редуктором гидромотором. Гидромотор рукавами высокого давления, имеющими быстроразъемные соединения, подключен к гидросистеме дополнительного рабочего оборудования.

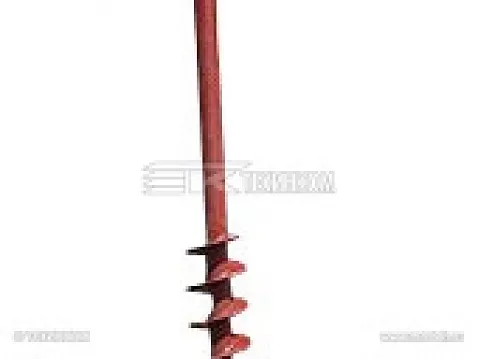

Составные части бура: наконечник, головка, шнек, оправка, удлинитель. Шнек соединен пальцами с головкой и через оправу с удлинителем. Наконечник зафиксирован в головке со штифтом. Бур болтами крепится к корпусу редуктора, выполненного по планетарной схеме с плавающей солнечной шестерней. При необходимости штанга стопорится на раме от раскачивания.
Рабочая жидкость (масло) из гидросистемы МКСМ под давленном подается в гидромотор, преобразующий энергию потока рабочей жидкости в кинетическую которого через редуктор (вращается корпус энергию выходного вала, вращающий момент редуктора) передается на бур. Регулировка частоты его вращения (оборотов) и реверсирование осуществляются изменением направления и объема потока подводимой к гидромотору жидкости. Дренаж отводится дренажным шлангом в масляный бак машины. Заглубление в грунт, извлечение бура (шнека) из грунта производится путем опускания или подъема стрелы МКСМ-800. Для работы буровое оборудование навешивается на стрелу МКСМ. Управление работой бура осуществляется из кабины.
