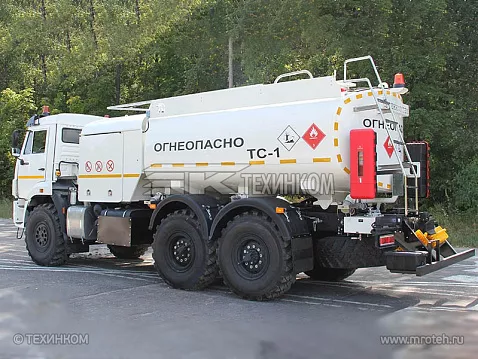

Автотопливозаправщики аэродромные - Автотопливозаправщик аэродромный 4690В1 ТЗА-10 на шасси КАМАЗ 43118

Предназначен для заправки воздушных судов (ВС) отфильтрованным авиационным топливом как в чистом виде, так и в смеси с противоводокристаллизационной жидкостью (ПВКЖ) типа "И", "ИМ".

Приспособлен для эксплуатации во всех классах аэропортов ГА при температуре воздуха от минус 40 С0 до плюс 40 С0 и относительной влажности воздуха не более 95%.

ТЗА соответствует - ГОСТ Р 18.12.02-2017 "Оборудование авиатопливо-обеспечения. Общие технические требования";

• последнему изданию EN 1361 или ЕI 1529 (в части раздаточных рукавов);
• последнему изданию EI 1581 (в части фильтра-водоотделителя).

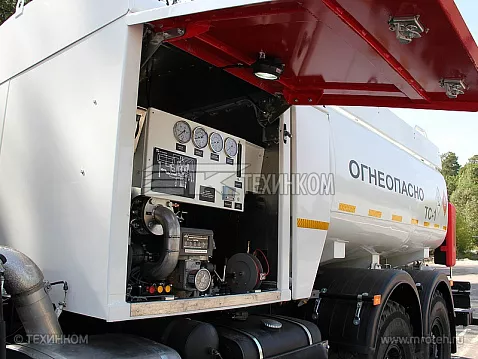

Узел выдачи топлива расположен в задней части автомобиля, с левой стороны по ходу движения.

Функции

• транспортировка авиационного топлива к местам заправки ВС,
• заправка ВС через раздаточный пистолет (РП),
• наполнение собственной цистерны сторонним насосом нижним и верхним наливом,
• наполнение цистерны собственным насосом,
• слив топлива из цистерны собственным насосом и самотеком,
• перекачка топлива из одной емкости в другую, минуя свою цистерну и фильтр,
• перекачка топлива из одной емкости в другую через свой фильтр,
• выдача топлива из своей цистерны, минуя насосно-фильтрующую станцию,
• перемешивание топлива в цистерне,
• дозированное введение ПВКж в авиатопливо во время заправки ВС.

Цистерна

• Обеспечивает полный слив топлива;
• В нижней точке цистерны установлен отстойник с пробоотборником, шаровым краном Ду -50 и паровой рубашкой для возможности подогрева;
• В верхней части цистерны имеется люк с заливной горловиной;
• Цистерна оборудована электронным указателем объема заполнения, ограничителем налива, дыхательным клапаном.
• Крепление цистерны через демпферные опоры.

Шасси

Базовое шасси КАМАЗ 43118
Двигатель-КАМАЗ 740.705-300 экологический класс -5, ТНВД – BOSH или АЗПИ, Система впрыска – Common Rail.
КПП-ZF9S1310,
Система нейтрализации отработанных газов (AdBlue),
Раздаточная коробка привода насоса – ZF фирмы OMFB,
Установлена защита топливного бака,
Установлен тахограф российского стандарта с блоком СКЗИ, УВЭОС,
Установлены системы «ЭРА-ГЛОНАСС», «УОС»,
Установлен выключатель массы, соответствующий требованием МЭК 60079-0:1998. МЭК 60529: имеет оболочку IP 65.

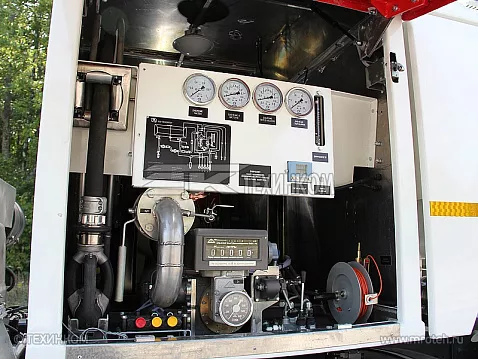

Насосно-фильтрационный узел

Насос:
Специальный для авиатоплива, типа - FPOG-80,
Привод насоса от двигателя шасси через коробку отбора мощности, карданную передачу.
Фильтр-водоотделитель:
Производство – НПО «Агрегат»,
Модель – ФВГК-56,
Материал корпуса – нержавеющая сталь,
Фильтрующие элементы: механические – ЭФК-3/14, сепарирующие – СЭ-20Г.

Счетно-дозирующая система

Счетчик Alfons Haar МКА-800 (с системой дозирования ПВКЖ до 0,1+0,05% по массе),
Система визуализации поступления ПВКЖ в поток авиатоплива,
Объем емкости для ПВКЖ – 80 л,
Емкость ПВКж имеет электронный и визуальный указатели уровня,
Наполнение расходного резервуара ПВКж – нижним и верхним способом,
Все металлические части системы, контактирующие с ПВКж, выполнены из нержавеющей стали.

Заправочный рукав

Длина – 20м.
Диаметр – 38 мм,
Производитель-Elaflex,
Уложены в 1 ряд на барабан с гидравлическим приводом намотки.

Заправочные устройства

Раздаточный пистолет ZVF-50 фирмы Elaflex – 1шт.

Система контроля состояния оператора – «DedMan»

Наличие системы «DedMan»
Длина спирального кабеля – 14м.

Система "InterLocK"

На ТЗА установлена система блокировки движения - "InterLocK" блокирующая движение при следующих незаконченных операциях:

• Не смотанном раздаточном рукаве
• Не закрытых дверцах технологических ящиков
• Не выключенной КОМ
• Не сложенных поручнях
• Не смотанных барабанах заземления.

Коммуникация

Всасывающий и напорный трубопроводы выполнены из нержавеющей стали. Для устранения натяжений и колебаний в соответствующих местах установлены сильфоны;
Запорно-регулирующая арматура – шаровые краны.

Система заземления

На ТЗА установлены 2 барабана заземления с тросом: один барабан имеет на конце троса зажим для выравнивания потенциала между ТЗА и самолетом, другой барабан со штырем на конце троса служит для заземления ТЗА на месте стоянки.

Противопожарное оборудование

На ТЗА установлены два порошковых огнетушителя в пластиковых боксах по обеим сторонам, система автоматического тушения в отсеке – Буран 2,5
